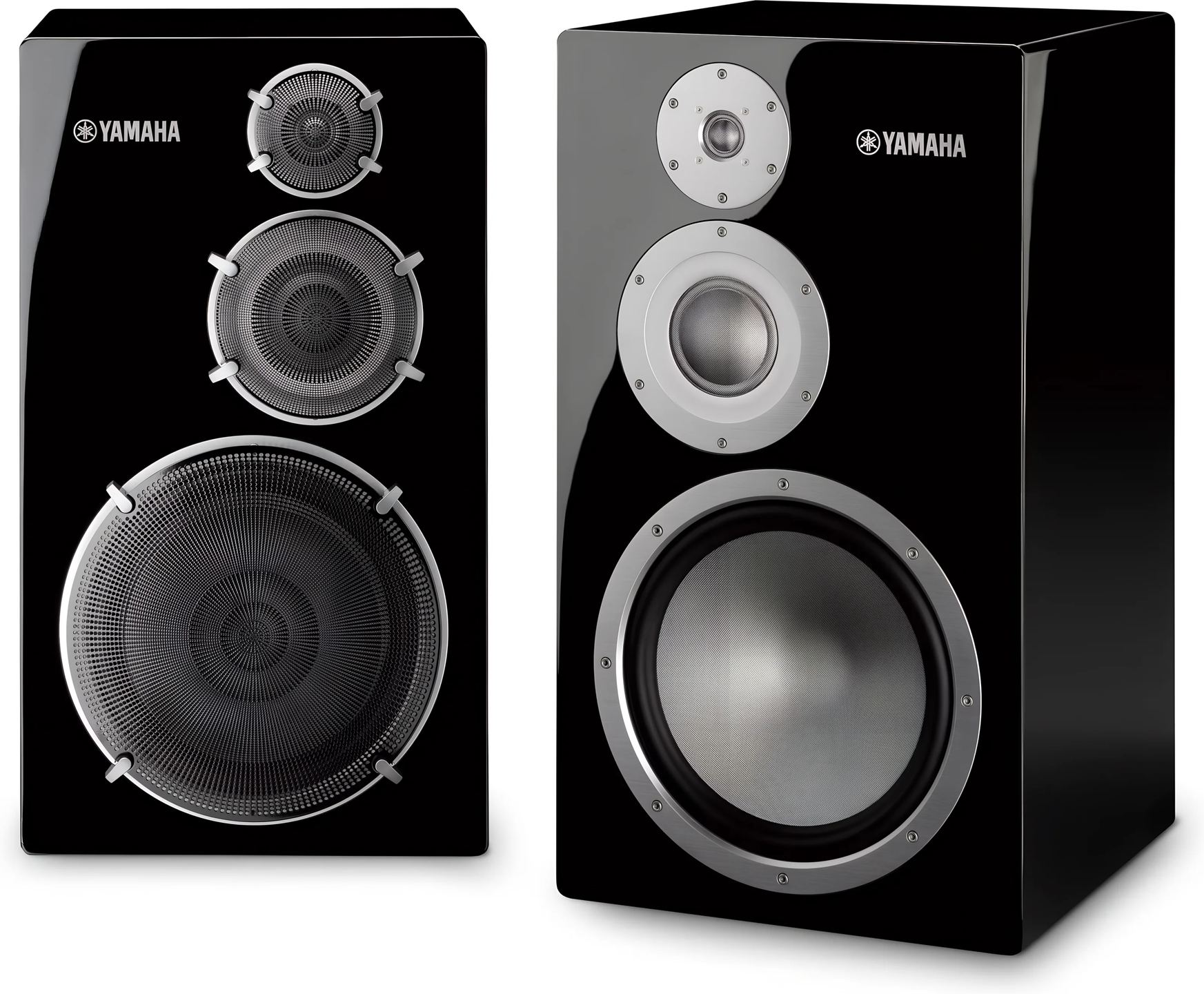

Yamaha NS-5000 (conjunto de 2)

Os Yamaha NS-5000 são altifalantes de prateleira concebidos para reprodução musical de alta fidelidade. Utilizam diafragmas de ZYLON e um design apurado para garantir uma resposta precisa e detalhada do sinal de áudio.

Diafragmas de ZYLON que redefinem as possibilidades acústicas

O coração pulsante dos NS-5000 reside nos seus três transdutores totalmente construídos em ZYLON, uma fibra sintética desenvolvida no Japão e considerada a mais resistente do mundo. Esta proeza tecnológica, fruto de oito anos de pesquisa iniciados em 2008, representa uma estreia mundial na utilização exclusiva deste material em todos os altifalantes de um sistema de três vias.

O médio de cúpula macia JA-08B5 de 8 cm merece atenção especial. De dimensão excecionalmente generosa para um transdutor de cúpula, constitui a pedra angular do sistema. A configuração em cúpula permite uma transmissão de movimento praticamente sem perdas, já que a distância entre a bobina móvel e a membrana é consideravelmente reduzida em comparação com um design cónico convencional. Este diâmetro de 8 cm representa o tamanho máximo realizável com as atuais limitações de produção, oferecendo uma diretividade ideal e um campo sonoro de notável riqueza.

O tweeter JA-05K6 de 3 cm, apesar das suas dimensões modestas, beneficia da mesma tecnologia de moldagem numa única peça que o médio. A bobina em fio de cobre quadrado maximiza a eficiência eletroacústica ao mesmo tempo que minimiza as perdas de transmissão. A velocidade acústica do ZYLON rivaliza com a do berílio, material historicamente considerado ideal para diafragmas, e elimina os picos de ressonância característicos dos materiais rígidos.

O woofer JA-3132 de 30 cm completa esta tríade tecnológica. O seu design sem tampão de pó central e o chassis em alumínio fundido sob pressão, otimizados por análise FEM, garantem uma rigidez exemplar reduzindo ao mínimo a resistência aerodinâmica. A continuidade tonal entre os três transdutores atinge um nível raramente observado, criando a ilusão de um único altifalante de largo espetro.

Para proteger o ZYLON da degradação potencial causada pelos raios UV, cada diafragma recebe um tratamento de superfície por vaporização de liga monel, composta por 63% de níquel e 30% de cobre. Esta proteção invisível preserva as propriedades acústicas excecionais do material e assegura a sua longevidade.

Câmaras R.S.: uma gestão inovadora das ressonâncias parasitas

A inovação não se limita aos diafragmas. As câmaras de supressão de ressonância (R.S. Chambers) patenteadas constituem um avanço importante na gestão das ondas traseiras geradas pelo tweeter e pelo médio. Ao contrário das abordagens tradicionais que exigem grandes quantidades de materiais absorventes, estas câmaras utilizam um princípio de anulação ativa das ressonâncias.

Cada câmara R.S. integra dois tubos de comprimentos diferentes que criam caminhos acústicos distintos. Quando as ondas se recombinam, as frequências de ressonância anulam-se mutuamente, eliminando assim a necessidade de materiais amortecedores que tenderiam a alisar a resposta em frequência e a mascarar as subtilezas da música. Esta tecnologia permite aos transdutores conservar as suas características frequenciais nativas, preservando os microdetalhes e a articulação excecional do sinal.

Uma caixa que transcende a simples função

A própria caixa evidencia o lendário saber-fazer da Yamaha no trabalho da madeira. O contraplacado laminado de bétula branca de Hokkaido, selecionado após estudos aprofundados das propriedades mecânicas e acústicas de numerosos materiais, constitui a estrutura base. Cada peça de madeira é submetida a um tratamento minucioso para eliminar quaisquer nós ou imperfeições, garantindo uma durabilidade excecional.

A face frontal, com 29,5 mm de espessura, e as outras cinco faces com 20 mm de espessura criam uma estrutura de rigidez ideal. A construção utiliza a técnica tradicional de união em meia-esquadria tripla, reforçada por travessas internas posicionadas estrategicamente segundo análise FEM com medições a laser. Esta abordagem científica da construção elimina eficazmente as ressonâncias da caixa preservando o caráter musical natural da madeira.

O volume interno de 65 litros representa o tamanho mínimo possível para uma configuração de três vias com woofer de 30 cm, otimizando a relação entre desempenho e dimensão. O design bass-reflex, uma escolha deliberada que se afasta da suspensão acústica do histórico NS-1000M, melhora significativamente a sensibilidade e a facilidade de amplificação.

Uma porta Twisted Flare e absorvedores acústicos revolucionários

A porta bass-reflex integra a tecnologia Twisted Flare própria da Yamaha, eliminando os ruídos parasitas geralmente produzidos nas extremidades dos dutos convencionais. Este design melhora a resolução nas baixas frequências e otimiza a relação sinal/ruído.

Dois absorvedores acústicos patenteados em forma de J substituem as grandes quantidades de materiais absorventes tradicionalmente utilizados. Estes tubos de ressonância compactos visam e suprimem as ondas estacionárias em frequências específicas, preservando a ressonância acústica natural da música. Esta abordagem garante uma continuidade tonal notável entre o woofer e o médio, ao contrário das colunas convencionais nas quais a absorção excessiva pode atenuar a energia acústica nas altas frequências geradas pelo woofer.

Um crossover sem concessões

O crossover, elemento crucial mas frequentemente negligenciado, recebe atenção especial. Todos os transdutores são ligados em fase positiva com uma cablagem simples, garantindo uma coerência temporal ideal. Os componentes da rede divisora são montados numa placa de circuito impresso de dupla face com trilhas de cobre extraespessas de 140 μm, minimizando as perdas de sinal.

Os pontos de corte em 750 Hz e 4,5 kHz foram judiciosamente escolhidos para evitar a zona de sensibilidade máxima do ouvido humano. As inclinações suaves de 12 dB/oitava promovem uma integração harmoniosa entre os transdutores.

Os componentes utilizados representam o expoente máximo de qualidade: condensadores MCap SUPREME EVO da Mundorf, reconhecidos como referência absoluta em condensadores de áudio, atenuadores MResist SUPREME também da Mundorf, e uma bobina de filtro para o woofer com 1,6 kg. Esta seleção meticulosa de componentes garante a transmissão do sinal sem coloração nem perda de informação.

Características técnicas

Alto-falantes e tecnologias

Tweeter de cúpula macia de 3 cm JA-05K6

• Diafragma 100% ZYLON, moldado em peça única
• Diafragma adequado a altas frequências, oferecendo excelente relação sinal-ruído
• Reprodução de alta resolução rica em detalhes
• Bobina móvel em fio de cobre de seção quadrada, maximizando a eficiência eletroacústica e reduzindo as perdas de transmissão

Médio de cúpula macia de 8 cm JA-08B5

• Diafragma 100% ZYLON, moldado em peça única
• Formato em cúpula que reduz a distância entre a bobina móvel e o diafragma
• Ampla cena sonora e diretividade otimizada
• Frequência de corte ajustada para 750 Hz, a fim de explorar plenamente a velocidade e a densidade acústica do material

Woofer de cone de 30 cm JA-3132

• Diafragma 100% ZYLON, sem tampa central
• Larga faixa passante garantindo perfeita continuidade tonal entre graves, médios e agudos
• Chassi em alumínio fundido sob pressão, assegurando rigidez e baixa resistência ao ar
• Projeto otimizado por análise de elementos finitos

Tecnologias acústicas

• Câmaras de supressão de ressonância
  • Supressão de ressonâncias indesejadas nas faixas de médios e agudos
  • Redução eficaz das radiações acústicas parasitas na parte traseira do tweeter e do alto-falante de médios

Especificações eletroacústicas

• Tipo: caixa acústica bookshelf de 3 vias, bass-reflex
• Frequências de corte: 750 Hz, 4,5 kHz
• Faixa de resposta: 26 Hz a 40 kHz (-10 dB), até 100 kHz (-30 dB)
• Potência nominal: 200 W
• Potência máxima: 600 W
• Sensibilidade: 88 dB para 2,83 V a 1 m
• Impedância nominal: 6 Ω (impedância mínima 3,5 Ω)
• Materiais dos diafragmas e bobinas móveis: ZYLON, fio de cobre de seção quadrada
• Blindagem magnética: não magnético no tweeter, no alto-falante de médios e no woofer

Dimensões e peso

• Caixa acústica
  • Dimensões (L x A x P): 395 × 690 × 381 mm
• Profundidade com bornes: 422 mm
  • Peso: 35 kg
• Pés SPS-5000 (opcionais)
  • Dimensões: 393 mm × 304 mm × 376 mm (com spikes)
  • Materiais: alumínio e aço
  • Peso: 8 kg

Acessórios fornecidos

• Grades de proteção independentes para cada via
• Tampões de duto
• Manual do usuário
• Parafusos de fixação
