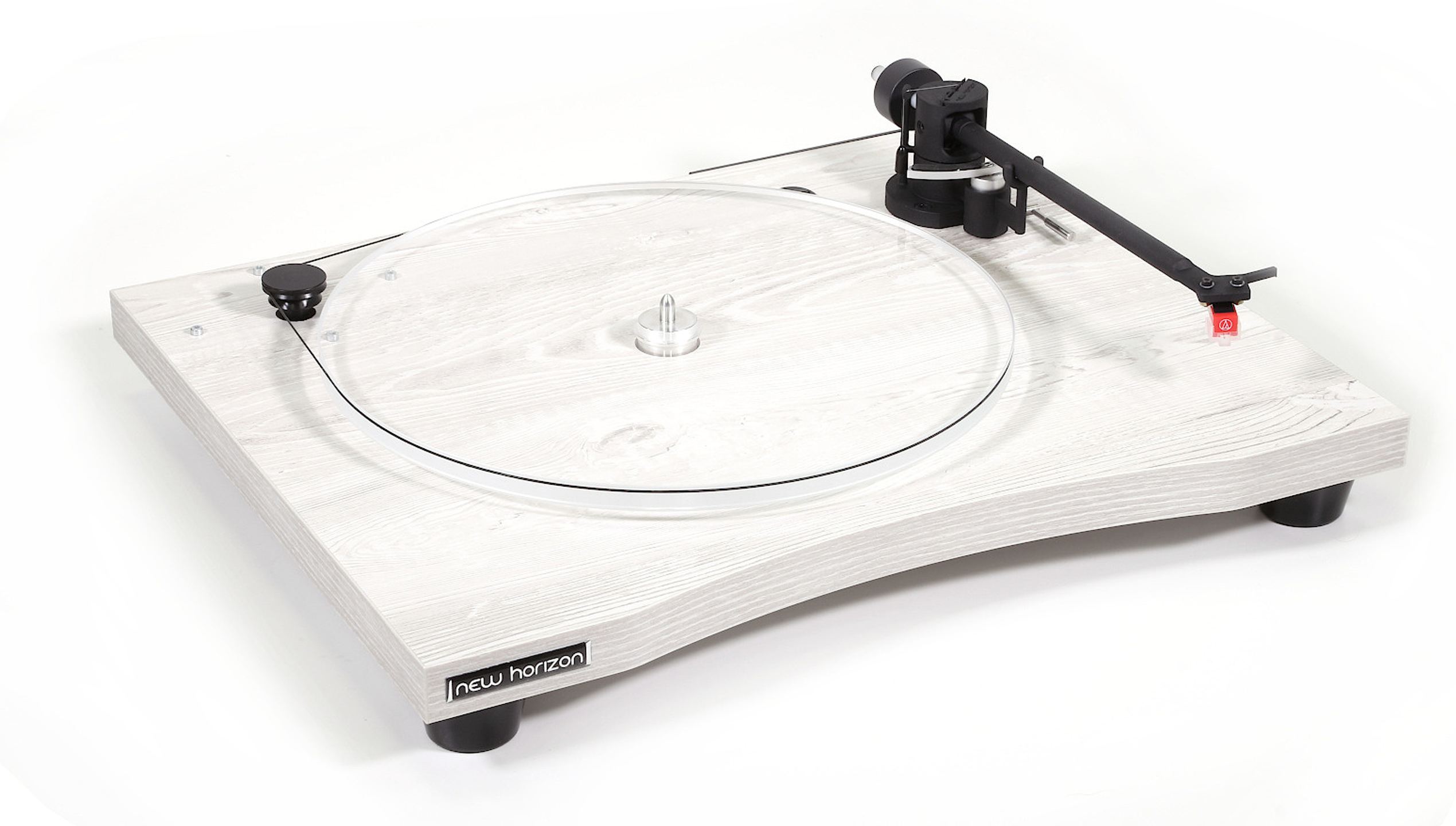

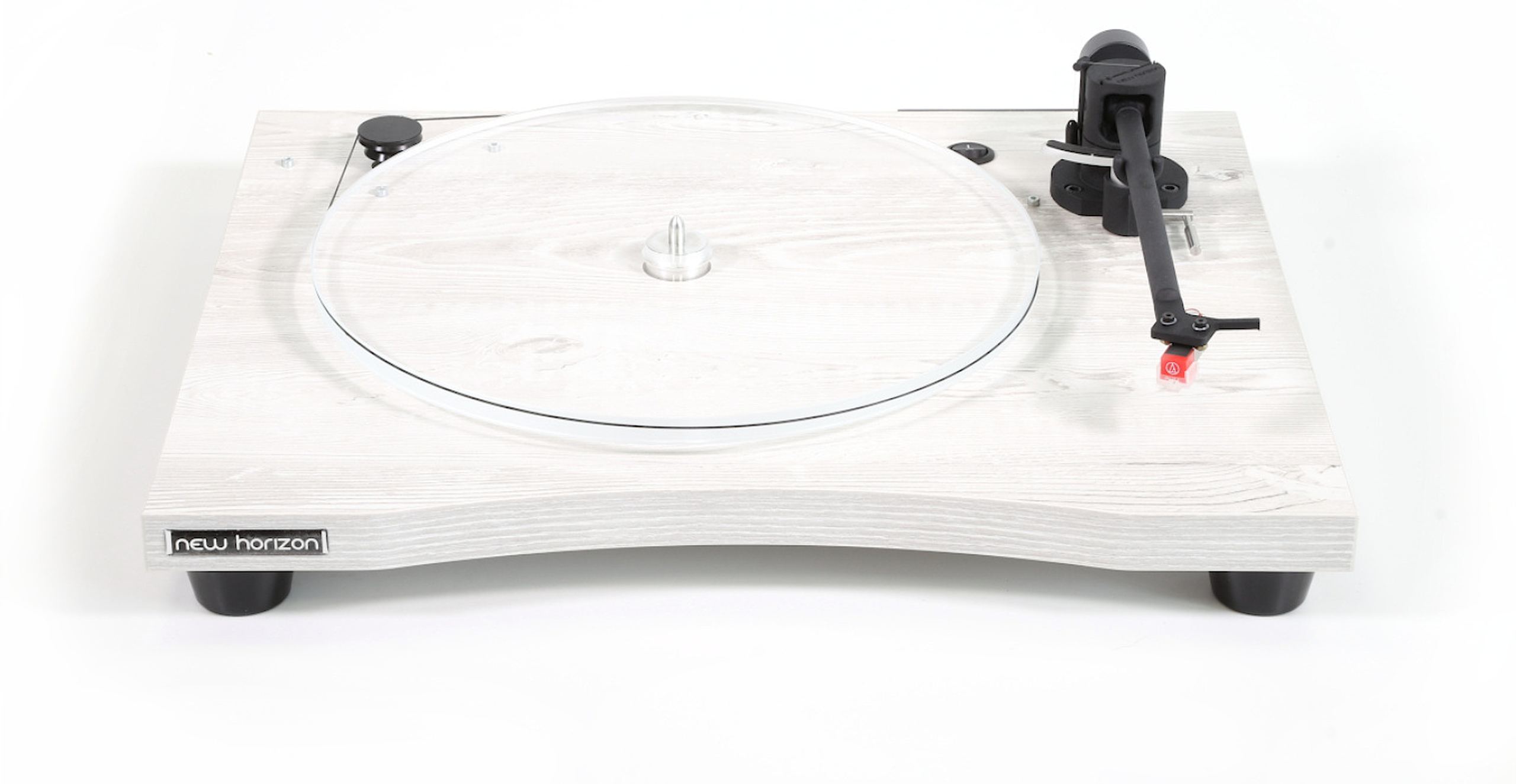

New Horizon 129 branco

O modelo de entrada já possui todas as características que tornam os produtos New Horizon tão únicos. Materiais de alta qualidade são amplamente utilizados: prato de metacrilato cristalino, eixo de 3 partes em aço e alumínio, motor síncrono de corrente alternada.

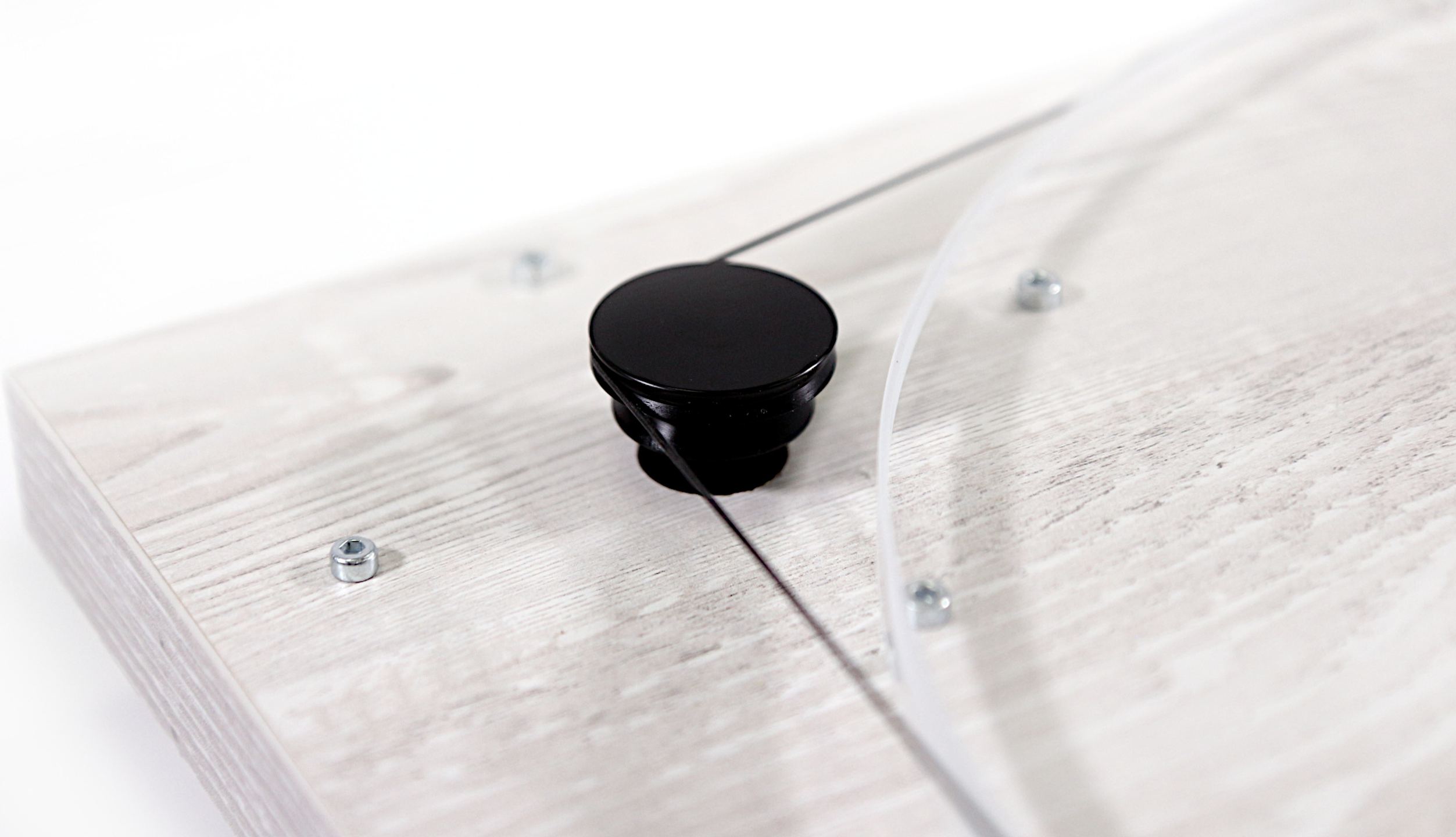

Motor síncrono de corrente alternada

O coração pulsante do prato giratório é o motor síncrono de 24VAC, cuja principal característica é sua rotação extremamente regular, independente das variações de tensão da rede, uma vez que sua velocidade depende da frequência da rede. O alto torque e a velocidade de rotação de 500 rpm contribuem ativamente para a regularidade e fluidez da rotação do prato.

Rolamento invertido

Um dos pontos fortes dos toca-discos New Horizon é o pivô de rotação do prato. A perfeição do movimento é o resultado de um projeto meticuloso e de vários protótipos. Hoje, a peça em produção possui uma robusta estrutura de suporte invertida em três partes de alumínio e aço que garantem o máximo de “silêncio” e um atrito de rotação muito baixo.

Características técnicas

Componentes principais

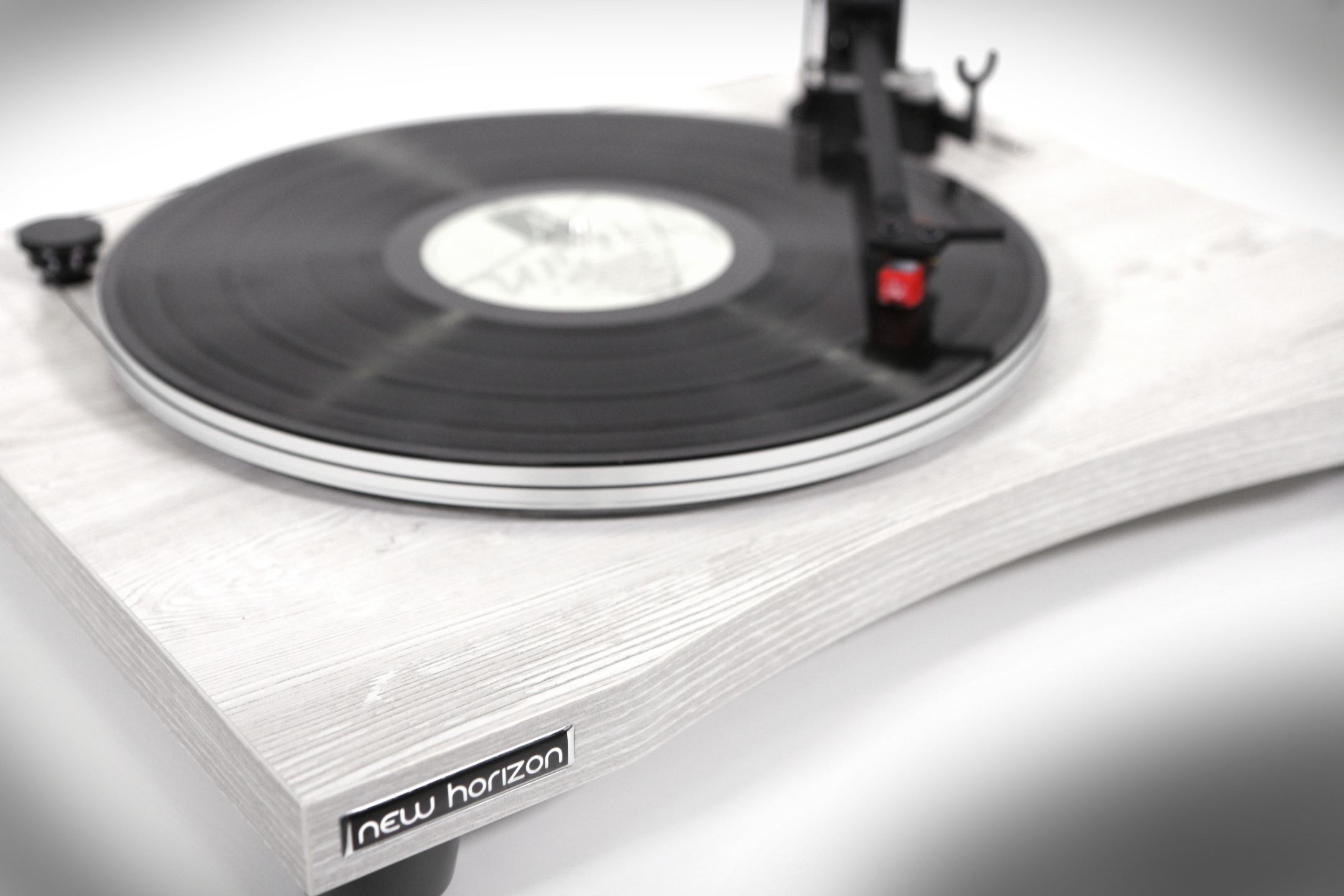

• Placa: metacrilato 12 mm, 1,05 kg

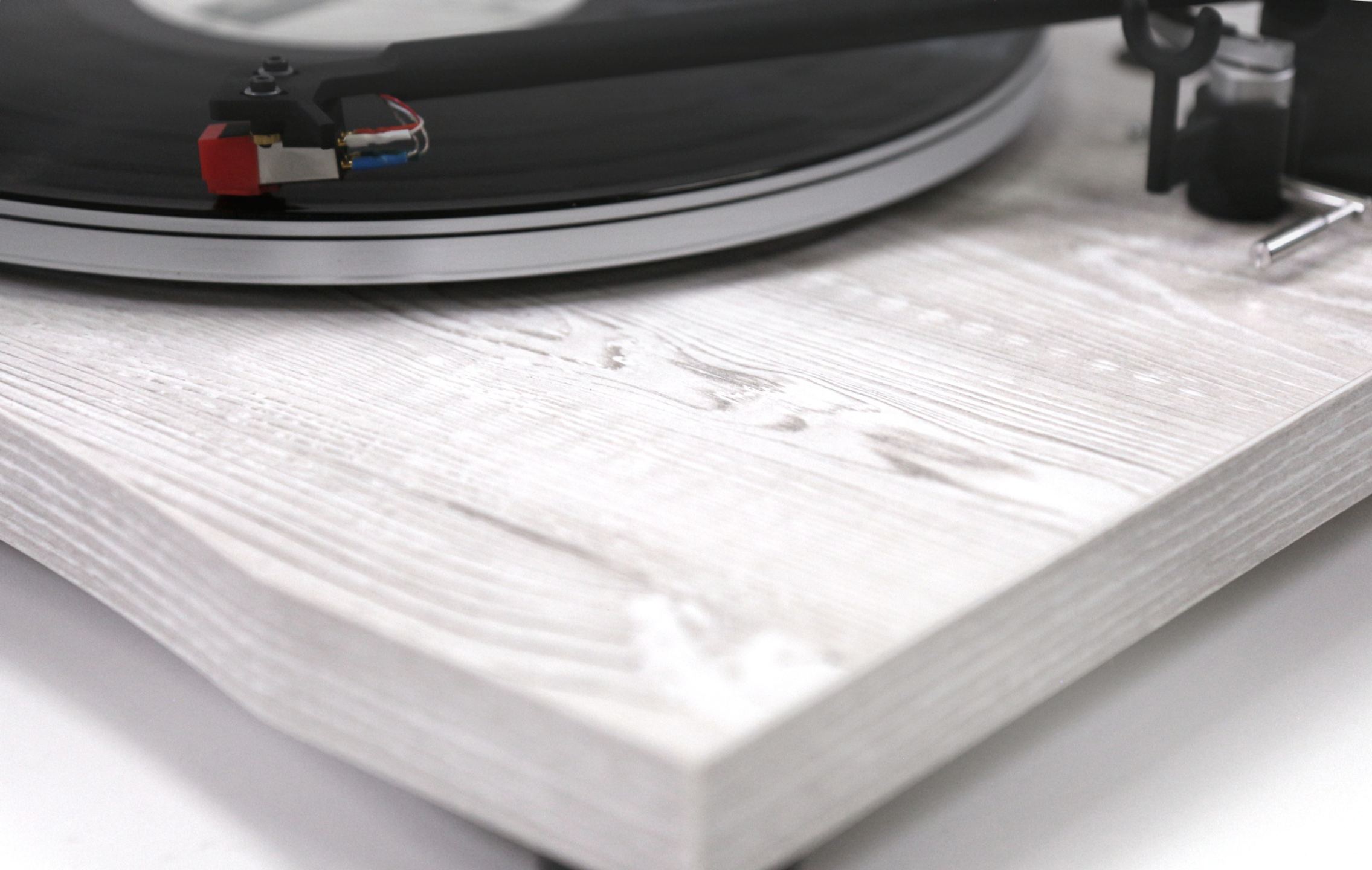

• Chassi: painel de fibras de média densidade (MDF) 25 mm (pasta de madeira e resina)
• Braço: NH91 230 mm (nylon e alumínio)
• Transmissão por correia
• Velocidades: 33 1/3, 45 rpm

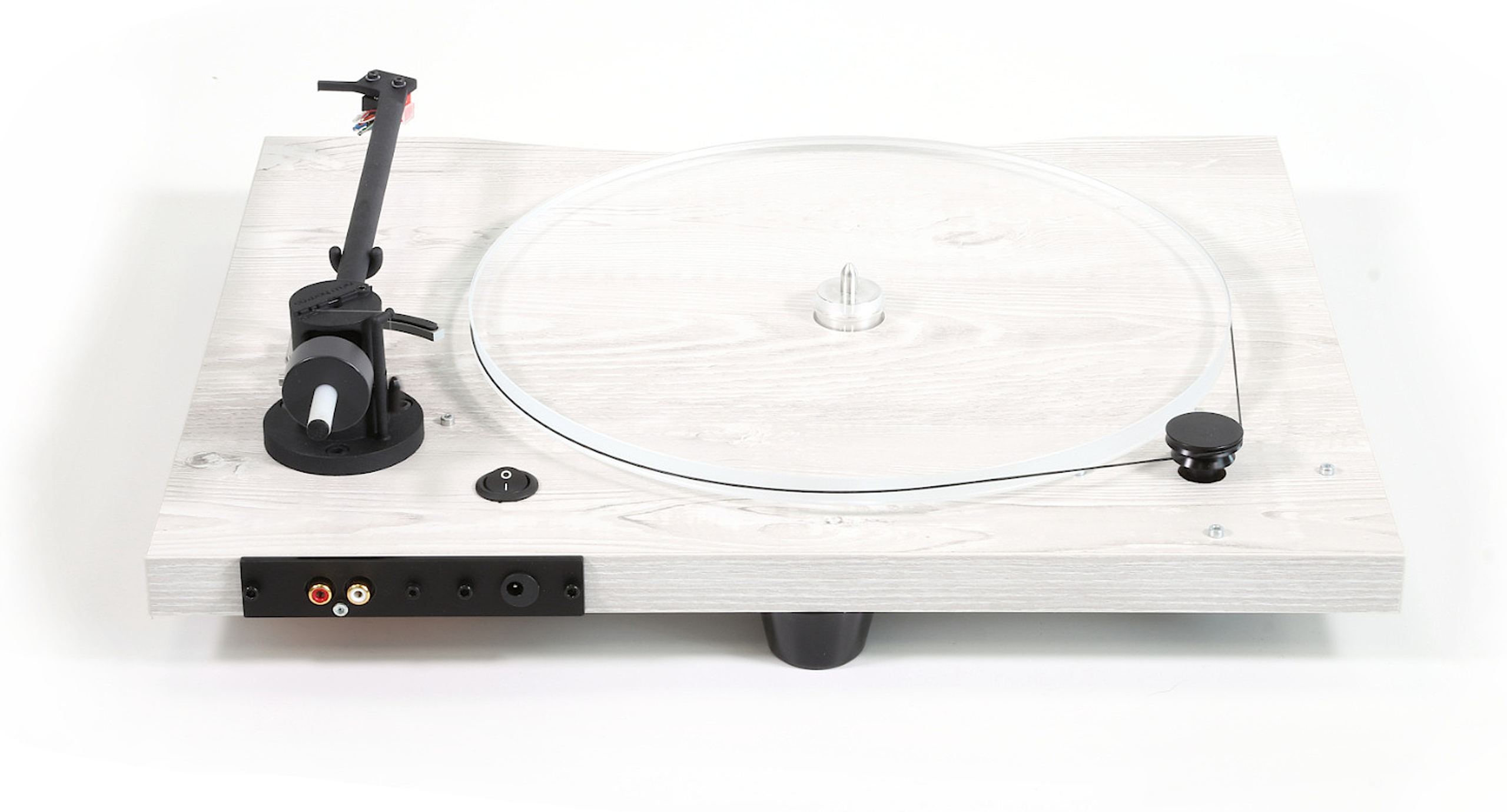

• Conectores RCA banhados a ouro com terminal de aterramento separado

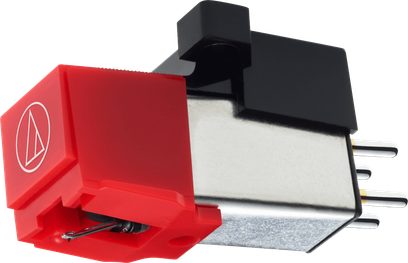

Célula Audio Technica AT91R

• Tipo: ímã móvel (MM) duplo ímã
• Agulha: cônica 0,6 mil, carbono
• Suporte da agulha: haste de alumínio
• Peso: 5,0 g
• Montagem padrão meia polegada

Características elétricas

• Resposta de frequência: 20 a 20.000 Hz
• Tensão de saída: 3,5 mV (1 kHz, 5 cm/s)
• Impedância de carga recomendada: 47.000 Ω
• Impedância da bobina: 2,8 kΩ (1 kHz)
• Resistência em corrente contínua: 410 Ω
• Indutância da bobina: 400 mH (1 kHz)
• Capacidade de carga recomendada: 100 a 200 pF

Desempenho

• Separação de canais: 18 dB (a 1 kHz)
• Equilíbrio de canais: 2,5 dB (1 kHz)
• Ângulo de leitura vertical: 20°
• Força de apoio: 1,5 a 2,5 g (2,0 g recomendado)
• Conformidade estática: 20 × 10⁻⁶ cm/dyne
• Conformidade dinâmica: 6,5 × 10⁻⁶ cm/dyne (100 Hz)

Dimensões e substituição

• Dimensões (A × L × P): 17,0 × 16,8 × 31,0 mm
• Agulha de substituição: ATN91R

Características físicas

• Dimensões (L × A × P): 450 × 365 × 102 mm
• Peso total: 5,6 kg
• Tampa anti-poeira em metacrilato
